Pružina v jističi nebo vypínači může roky jen nést zatížení a pak musí přístroj ve zlomku sekundy vypnout. O její funkci proto nerozhoduje stav při přejímce, ale kolik síly ztratí za léta provozu. Co tento pokles zrychluje, jaký materiál zvolit a co uvést do zadání.
Čím je pružina ve spínacím přístroji zvláštní

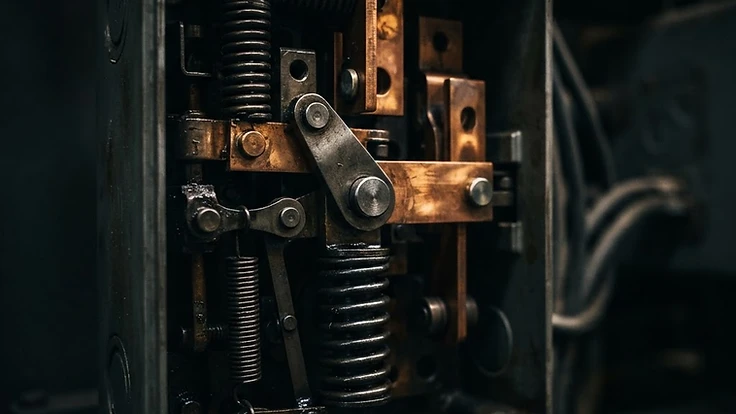

Většina pružin ve strojích pracuje v cyklech: stlačí se, povolí, znovu stlačí. Ve spínacích přístrojích je to jinak. Pružina v mechanismu jističe nebo vypínače je dlouhé roky napnutá a čeká na okamžik, kdy musí uvolnit energii a kontakty rychle rozpojit. Kontaktní pružiny zase trvale drží přítlak kontaktů. Když přítlak klesne, roste přechodový odpor a s ním oteplení kontaktu.
Takovou pružinu nezničí počet cyklů, ale čas, teplota a trvalé napětí. Odborně se tomu říká relaxace.
Relaxace není únava
Únava znamená trhlinu, která roste s každým cyklem, až se pružina zlomí. Podrobně o ní píšeme v článku Proč pružiny praskají.
Relaxace je tišší. Pružina stlačená na stálou délku pomalu ztrácí sílu, nebo při stálé síle postupně sedá. Nic se nezlomí a na první pohled se nic nezmění. Při přejímce přitom sedí rozměr, síla i tvrdost. Rozdíl se ukáže až po letech v provozu, kdy přístroj sepne pomaleji nebo kontakt hřeje víc, než má.
Co relaxaci zrychluje
- Teplota. Má na pokles síly největší vliv. Čím je pružina tepleji, tím rychleji relaxuje. V rozvaděči nerozhoduje jen teplota okolí, ale i oteplení od proudových drah a sousedních přístrojů.
- Napětí v materiálu. Čím blíž je pracovní napětí k mezi pružnosti materiálu, tím větší ztráta.
- Čas. Největší část ztráty přichází zpravidla na začátku, pak se pokles zpomaluje. Nezastaví se ale.
- Průměr drátu. Zkouška tlačných pružin z nelegované oceli na univerzitě v Ústí nad Labem ukázala, že po 5 000 hodinách při 22 °C a stejném zatížení ztratily pružiny z drátu o průměru 1 mm 3,6 % síly, z drátu 3,15 mm 2,5 % a z drátu 5 mm 1,3 %. Tenké pružiny, typické pro přístrojovou techniku, jsou tedy citlivější.
Co ukázala zkouška pružin vypínačů

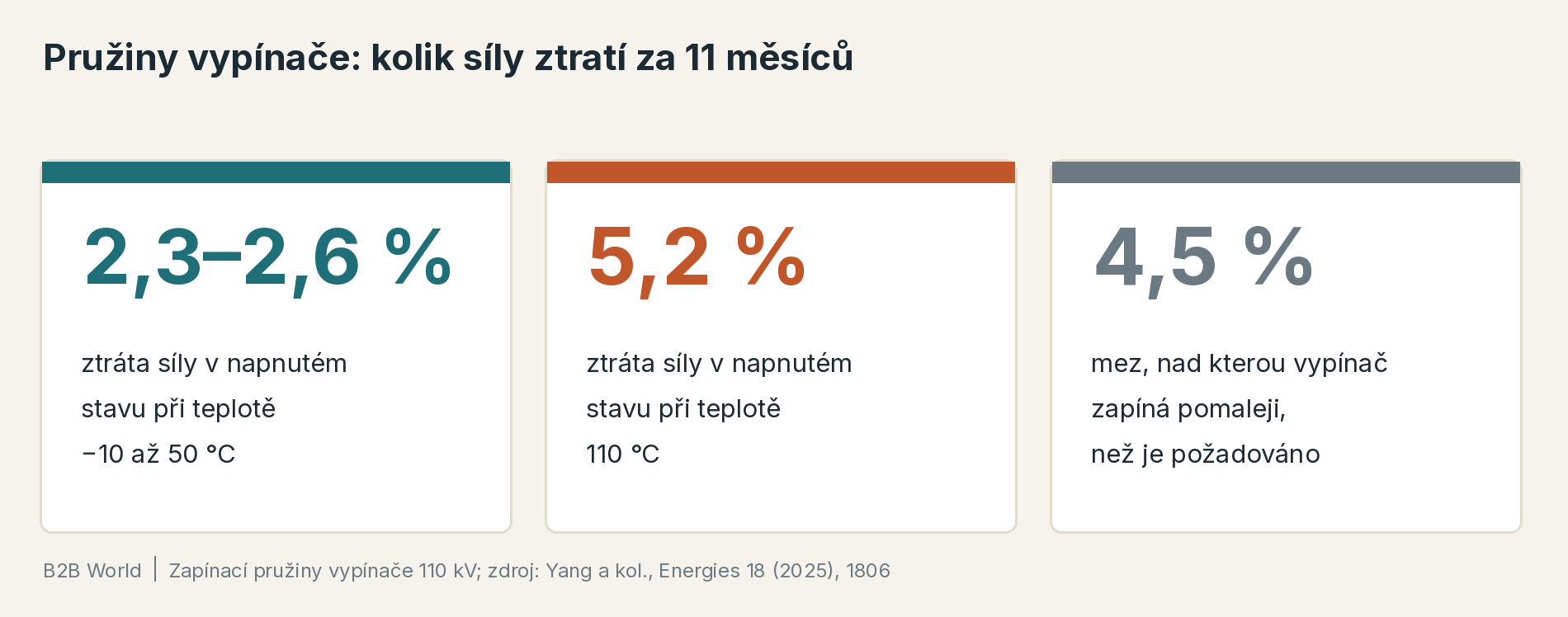

Konkrétní představu dává studie z roku 2025, která zkoumala zapínací pružiny vypínače 110 kV z legované křemíko-chromové oceli. Pružiny byly 11 měsíců v natažené poloze při různých teplotách:
- při teplotách od −10 do 50 °C ztratily 2,3 až 2,6 % napětí,
- při 110 °C 5,2 %,
- nad 70 °C ztráta znatelně rostla.
Autoři stanovili mez 4,5 %. Při větší ztrátě by vypínač zapínal pomaleji, než vyžaduje předepsaný čas 50–80 ms, a nad 6 % hrozí, že nezapne vůbec. Při 25 °C odhadli životnost pružin zhruba na 27 let. Opakované spínání mělo na pokles síly mnohem menší vliv než dlouhodobé napnutí: po 30 000 cyklech šlo o 0,3 až 0,5 %.
Z toho plyne praktický závěr. U pružin, které většinu života jen čekají, je klíčová otázka „kolik síly jim zbude“, ne „kolik cyklů vydrží“.
Materiály v kostce
Volba materiálu je hlavní páka. Orientační horní meze pracovní teploty podle technických podkladů výrobců pružin:
| Materiál | Typické použití | Max. pracovní teplota při vysokém zatížení |
|---|---|---|
| Patentovaný tažený drát (EN 10270-1) | běžné pružiny | 60–80 °C |
| Olejem kalený a popuštěný drát (EN 10270-2) | dynamicky namáhané pružiny | 80–160 °C |
| Nerezová ocel 1.4310 (EN 10270-3) | korozní prostředí | 160 °C |
| Nerezová ocel 1.4568 (precipitačně vytvrzená) | vyšší teploty | 200 °C |
| Cínový bronz CuSn6 | proudovodné a kontaktní pružiny | 80 °C |
| Beryliový bronz CuBe2 | kontaktní pružiny s vysokou pevností | 80 °C |
Při nižším zatížení snesou všechny materiály vyšší teploty. Tabulka ale ukazuje podstatnou věc: běžný patentovaný drát, nejlevnější volba, má nejnižší rezervu. Slitiny mědi se volí kvůli vodivosti, teplotně však nevydrží víc než ocel.
Co s tím dělá výroba
- Popouštění po navinutí. Odstraní pnutí, které v drátu zůstane po navíjení, a stabilizuje rozměry.
- Předsazení. Pružina se vyrobí o něco delší a stlačí se až do bloku. Usadí se tak předem, ve výrobě, ne až v přístroji. Výzkum na technické univerzitě v Ilmenau ukázal, že stlačení do bloku je účinnější než předsazení jen na pracovní sílu. Jde o pracnější operaci, proto ji výrobce zařadí, jen když ji zadání vyžaduje.
- Návrh s rezervou. Nižší pracovní napětí znamená menší relaxaci. Výpočtové programy pro pružiny umějí pokles síly odhadnout podle materiálu, zatížení, teploty a času.
- Kuličkování výrazně pomáhá proti únavě, na relaxaci má ale malý vliv. Nenahradí správný materiál ani rezervu v návrhu.
„U pružiny do jističe nerozhoduje, jestli funguje dnes, ale jestli zafunguje za deset let. Přístroj může celou tu dobu jen tiše viset v rozvaděči a pak musí vypnout ve zlomku sekundy. To znamená hlídat relaxaci materiálu a pokles síly v čase, ne jen rozměr a tvrdost při přejímce — a proto se u těchhle dílů bavíme s konstruktérem o materiálu a tepelném zpracování dřív než o ceně.“
— Ivan Sumera, konateľ TUSUKO, spol. s r.o.
Jak relaxaci ověřit
Relaxace se zkouší tak, že se pružina stlačí na pracovní délku, drží se při zvolené teplotě a v čase se měří síla. Záleží ale na metodě. Zmíněná zkouška z Ústí porovnala nepřerušovanou zkoušku s přerušovanou, při které se pružina kvůli měření krátce odlehčí. Výsledky se lišily a autoři doporučují pro staticky zatížené pružiny výsledky přerušované zkoušky nepoužívat. Metodu je proto dobré dohodnout předem a uvést ji v zadání.
Co uvést do zadání
- Provozní teplotu, včetně oteplení v přístroji, ne jen teplotu okolí.
- Jak dlouho bude pružina zatížená a v jaké poloze.
- Minimální sílu na konci životnosti, ne jen jmenovitou sílu při přejímce.
- Prostředí: vlhkost, korozní vlivy, případně požadavek na nerez.
- Zda požadujete předsazení a zkoušku relaxace a jakou metodou.
Obecný postup zadání pružiny najdete v článku Jak zadat výrobu pružiny.
Proč na tom teď záleží
Evropská komise v akčním plánu pro sítě z listopadu 2023 odhadla, že do roku 2030 bude potřeba investovat do elektrických sítí 584 miliard eur. S rozvodnami a rozvaděči roste i poptávka po spínacích přístrojích a jejich dílech. Zároveň zdražují vstupní materiály. O ochranném clu na elektrotechnickou ocel píšeme v článku Ochranné clo na elektrotechnickou ocel, o mědi v článku Cena mědi na rekordu. Tlak na nižší cenu dílů tak poroste. U pružin do přístrojů, které mají fungovat desítky let, je ale úspora na materiálu nebo tepelném zpracování ta nejdražší.
Souvisí: Proč pružiny praskají, Jak zadat výrobu pružiny a Ochranné clo na elektrotechnickou ocel.
Zdroje: Yang a kol., Evaluation on the Long-Term Operational Reliability of Closing Springs in High-Voltage Circuit Breakers, Energies 18 (2025), 1806; Geinitz a kol., Relaxation of Helical Springs and Spring Steel Wires, TU Ilmenau 2011; Comparison of the Continuous and Intermittent Relaxation Test, Manufacturing Technology 15 (2015), UJEP; technické podklady výrobců pružin k pracovním teplotám materiálů; normy EN 10270-1 až -3; Evropská komise, akční plán pro sítě (2023). Stav k 19. říjnu 2026. Článek má informativní charakter a nenahrazuje konstrukční výpočet.
