Když v sestavě praskne pružina, první úvaha bývá, že byla poddimenzovaná. Většinou nebyla. Pružiny, které selhaly po statisících nebo milionech cyklů, se téměř nikdy nezlomí přetížením — zlomí se únavou. A únavový lom má jinou příčinu, jiné místo vzniku a jinou prevenci než prosté překročení meze kluzu.
Kde trhlina začíná
Únavová trhlina vzniká téměř vždy na povrchu a téměř vždy v místě nejvyššího napětí.
U tlačné pružiny je tímto místem vnitřní strana závitu, tedy plocha obrácená k ose. Tam je smykové napětí nejvyšší a tam se lom zakládá. U tažné pružiny je kritickým místem přechod do oka — ohyb tam vytváří kombinaci napětí, kterou samotný výpočet těla pružiny nepokryje.

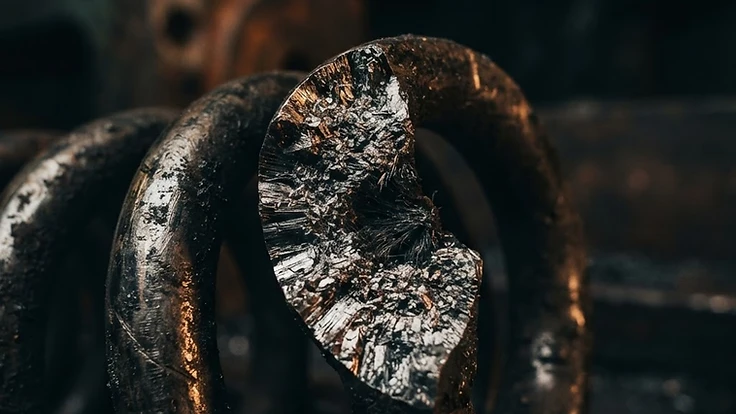

Proto se také vyplatí prohlédnout si lomovou plochu dřív, než se začne měnit konstrukce. Únavový lom má charakteristický vzhled: hladká oblast s jemnými postupovými čárami, které se šíří od jednoho bodu na povrchu, a až na konci hrubý dolom. Jednorázové přetížení vypadá úplně jinak — celou plochu tvoří hrubý, tvárný lom.
Co rozhoduje: povrch drátu
Pokud trhlina začíná na povrchu, pak o životnosti rozhoduje stav povrchu. A ten je dán už vstupním materiálem, ne až vinutím.
Tři vady, které se objevují nejčastěji:
- Vtisky a rýhy z tažení nebo z manipulace. Každá slouží jako vrub, který místně zvyšuje napětí.
- Oduhličená vrstva. Při tepelném zpracování může povrch ztratit uhlík a tím i tvrdost. Vznikne měkčí obal na tvrdším jádru — a mez únavy se řídí právě tím obalem.
- Nekovové vměstky, tedy nečistoty z výroby oceli. Když leží těsně pod povrchem, chovají se jako vnitřní vrub.
„Pružina se málokdy zlomí kvůli výpočtu. Zlomí se kvůli povrchu drátu — vtisku, oduhličené vrstvě nebo vměstku, který se do materiálu dostal dávno předtím, než jsme ho navinuli. U dílů s vysokým počtem cyklů proto nešetříme na vstupní kontrole materiálu, i když se to v ceně pružiny nikde zvlášť neobjeví.“
— Ivan Sumera, konateľ TUSUKO, spol. s r.o.
Kuličkování není kosmetika
Nejúčinnější obranou proti únavě je změnit napěťový stav povrchu. K tomu slouží kuličkování — ostřelování povrchu drobnými kuličkami, které v tenké povrchové vrstvě vyvolá tlaková zbytková napětí.
Smysl je prostý: aby se trhlina začala šířit, musí nejprve překonat toto předpětí. U dynamicky namáhaných pružin patří kuličkování k běžným operacím a jeho vynechání kvůli ceně je jedna z nejdražších úspor, jaké se dají udělat.
Když se přidá prostředí
Koroze a cyklické namáhání se nesčítají, ale násobí. Korozní důlek funguje jako vrub a zároveň je místem, kde se kořen trhliny dál rozrůstá. Pružina, která by v suchém prostředí vydržela miliony cyklů, může ve vlhku selhat řádově dřív.
Samostatnou kapitolou je vodíkové křehnutí po galvanickém pokovení. Tam nejde o únavu, ale o zkřehnutí materiálu, a díl může prasknout i bez cyklického zatížení — několik dní po montáži. Podrobněji jsme to rozebírali v rádci, jak zadat výrobu pružiny.
Únava, nebo relaxace?
Dva různé jevy, které se v praxi pletou.
Únava končí lomem. Pružina praskne.
Relaxace je trvalý pokles síly v čase, typicky při zvýšené teplotě. Pružina zůstává celá, ale už netlačí tak, jak má. Diagnostika je jiná: u únavy hledáte lom, u relaxace měříte sílu.
Pokud tedy mechanismus přestal spolehlivě fungovat, ale nic se nerozpadlo, není to únavový problém a výměna za pevnější drát ho nevyřeší.
Jak selháním předcházet
- Uvést požadovaný počet cyklů do zadání. Bez něj se navrhuje na statickou zátěž.
- Specifikovat jakost drátu, ne jen průměr. U dynamických dílů má povrchová kvalita větší váhu než pevnost v tahu.
- Nevynechávat kuličkování tam, kde ho návrh předpokládá.
- Hlídat vedení a souosost. Dření o trn nebo pouzdro vytvoří vrub tam, kde žádný výpočet nečeká.
- Řešit povrchovou úpravu s ohledem na pevnost, ne jen na korozní odolnost.
A když už k lomu dojde: schovejte obě části a nevyhazujte je. Lomová plocha řekne více než dlouhá diskuse nad výkresem.
Článek má informativní charakter. Posouzení konkrétního selhání patří odborné analýze.
